ひまわりの仕組み
太陽を探す。
集める。
照らす。
太陽光採光システム「ひまわり」は
3つの仕組みから構成されています。

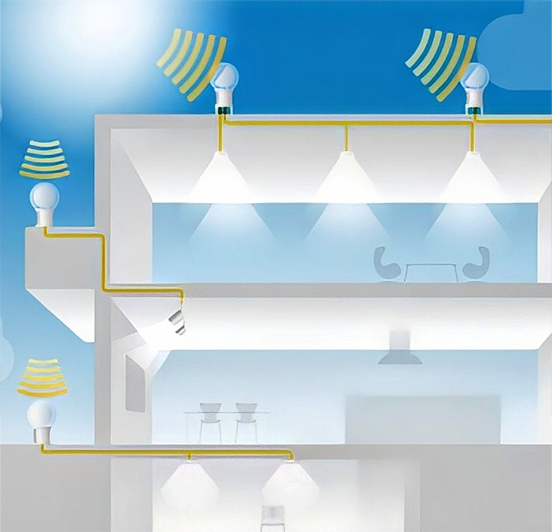

屋外に設置した集光機で太陽の光を集め
専用の石英ガラス製光ファイバケーブルを

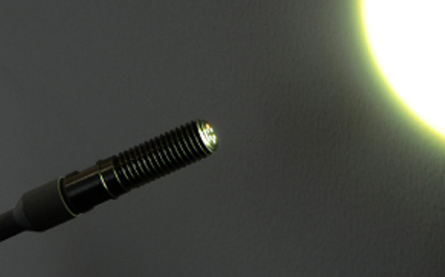

使って照射希望の場所まで運び、専用の照射器具から
太陽の光を照射するシステムです。
日の出から日の入まで太陽を自動追尾しますので、
天窓や鏡を利用するシステムのように部屋の位置や
窓の方位、太陽高度による影響がなく、一日中安定
した採光が可能になります。

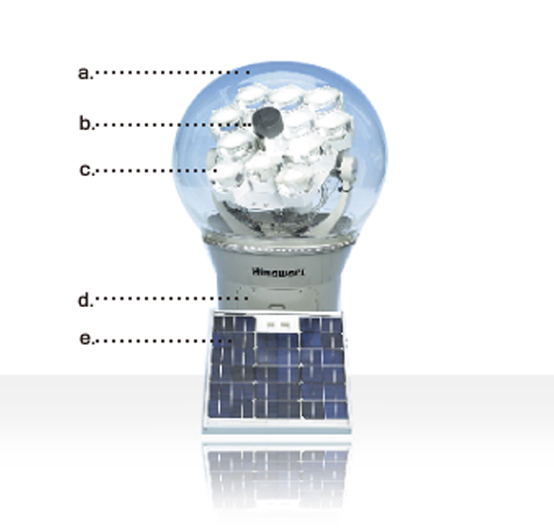

「ひまわり」集光機の機能
- a.アクリルドーム
- 雨や風などの汚れや傷から守るアクリルカバー
- b.太陽位置検出用光センサー
- 太陽の位置を検出し、効率的にレンズの向きを移動
- c.レンズ
- d.コントロールユニット
- e.ソーラーパネル
- 「ひまわり」の電源をこれ一台でまかなうことが可能な太陽電池
太陽を探す
自動追尾システムで
常に太陽の位置をとらえる
最新のテクノロジー。

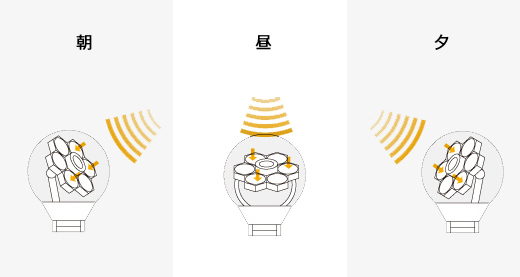

日の出から日の入りまで刻々と動く太陽を正確に捉えるために太陽センサー付自動追尾システムを搭載しています。この機能により光を集める集光部が常に太陽と正対するようコントロールされ、最大効率で光を集めます。
太陽を集める
高性能な集光レンズで
太陽の光を効率的に集める。

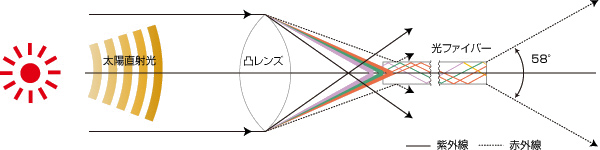

屋外に設置した集光機には、高性能な集光レンズによって太陽の光を効率的に紫外線や赤外線をカットしながら集めます。
自由に照らす
光ファイバーで太陽の光を
どこにでも照らす。
動物や植物など地球上のほとんどの生物には体内時計と太陽光採光システムひまわりに採用している光ファイバーは高品質、高純度の石英ガラス製の光ファイバーケーブルです。 直径は約15mmという非常に細く、また、曲がりの制限もないので、建物内を自由に運ぶことができます。
また石英ガラス製ファイバーケーブルはプラスティック製に比べ、長距離伝送に伴う光の損失が非常に少ないことが特徴です。 そのため、集光部と照射部が離れてしまう高層ビルや住宅の地下室などでも充分な明るさを確保することが可能となります。
< 自動追尾システムの特徴 >
- 集光部の太陽センサーと、別に内蔵された時計機能によって制御します。
- 直射日光が出ているときはセンサーによって正確に太陽をとらえます。
- 太陽が雲などでさえぎられるときには、時計機能によって計算上の太陽軌道に沿って動きます。これにより<晴れ-曇り>の変化にもすばやく対応でき、効率よく集光できます。
- 日没後は<休止モード>となり、翌朝の日の出に備えます。
